SENSORES PCB
SENSORES PARA APLICACIONES DE PRUEBA Y MEDICIÓN EN CONDICIONES DEMANDANTES
Nuestro socio, PCB, fabrica sensores utilizados por ingenieros de diseño y profesionales de mantenimiento predictivo para realizar pruebas y mediciones de vibración, presión, fuerza, acústica, carga e impacto tanto en actividades de investigación y desarrollo como en aplicaciones industriales.
¿Qué está buscando?
Acelerómetros
Acelerómetros para Altas Temperaturas
PCB ofrece acelerómetros ICP y de modo de carga especialmente diseñados y probados para ensayos a temperaturas extremadamente altas. Los acelerómetros ICP pueden soportar condiciones de hasta 180 °C (356 °F). Estos sensores combinan tecnologÃa probada de detección de cizalladura de cuarzo y cerámica con circuitos de acondicionamiento de señal microelectrónicos especializados e integrados para lograr un funcionamiento confiable en temperaturas extremas y ciclos térmicos repetitivos. Los acelerómetros de salida en modo de carga pueden funcionar a temperaturas extremadamente altas, hasta 649 °C (1200 °F), debido a que no contienen los circuitos de acondicionamiento de señal integrados que limitan el rango de temperatura de los acelerómetros ICP. Utilizan elementos sensores piezoeléctricos que emiten una señal de carga electrostática proporcional a la aceleración aplicada.
Acelerómetros ICP para Altas Temperaturas (≤+180 ºC / + 356 ºF)
Estos sensores combinan la tecnologÃa probada de detección de cizalladura de cuarzo y cerámica con circuitos especializados de acondicionamiento de señal microelectrónicos integrados para lograr un funcionamiento confiable en temperaturas extremas y ciclos térmicos repetitivos. Las carcasas de titanio o acero inoxidable, soldadas por láser y herméticamente selladas, ofrecen una mayor protección contra el entorno. Antes del envÃo, cada sensor se somete a una baterÃa de pruebas para garantizar su capacidad de supervivencia en el uso previsto. Estas pruebas incluyen permanencia a temperaturas elevadas, ciclos térmicos y exposición a procedimientos de selección altamente acelerados con agitadores accionados hidráulicamente.
Acelerómetros para Altas Temperaturas ≥ + 254 a + 649° C (+ 490 a + 1200° F)
Los acelerómetros de salida en modo de carga de PCB utilizan elementos sensores piezoeléctricos de cerámica que generan una señal de carga electrostática proporcional a la aceleración aplicada. Estos sensores pueden funcionar a temperaturas extremadamente altas debido a que no contienen los circuitos electrónicos de acondicionamiento de señal integrados que limitan el rango de temperatura de los acelerómetros ICP. Los sensores de modo de carga se utilizan en la prueba de turbinas de gas y vapor, moteres a reacción, motores de alta potencia, sistemas de escape y motores de automóviles donde las temperaturas pueden oscilar entre 260 °C (500 °F) y 649 °C (1200 °F). Se requiere de un acondicionamiento de señal externo para conectar las señales de medición del modo de carga a instrumentos de lectura o grabación. Las señales de salida de carga se pueden acondicionar con un amplificador de carga de tipo laboratorio o un convertidor de carga fijo en lÃnea. Cada uno de estos productos convierte la salida de carga en una señal de voltaje de baja impedancia. Es importante tener en cuenta que la resolución de la medición y la respuesta a bajas frecuencias para los sistemas de detección en modo de carga dependen del ruido de fondo y las caracterÃsticas de la constante de tiempo de descarga de los dispositivos de acondicionamiento de señal y lectura utilizados.
Acelerómetros ICP Criogénicos
Los acelerómetros ICP criogénicos están diseñados especÃficamente para funcionar a temperaturas por debajo del lÃmite de temperatura tÃpico de -54 °C (-65 °F) de la mayorÃa de los sensores de voltaje. El uso de circuitos criogénicos especializados integrados y tecnologÃa de detección de cizallamiento de cuarzo favorecen la estabilidad en entornos exigentes como el nitrógeno lÃquido. Cada sensor está sellado herméticamente y se prueba individualmente para determinar el coeficiente térmico de sensibilidad a -196 °C (-320 °F), lo que garantiza un funcionamiento confiable y mediciones precisas. Estos sensores se han utilizado con éxito en presencia de helio lÃquido durante las pruebas estructurales de propulsores de cohetes. Como puedes ver, solo se cambiaron las temperaturas de grados Fahrenheit a grados centÃgrados para mantener la coherencia con la traducción anterior.
Acelerómetros de Choque MEMS Piezorresistivos
Los acelerómetros de choque piezoresitivos fabricados con tecnologÃa MEMS, cuentan con un bajo consumo energético mientras continúan y aun asà proporcionan una salida a escala completa de +/- 200 mV. Ofrecen un rango de temperatura de operación más amplio en comparación con los acelerómetros ICP® aislados mecánicamente. Su respuesta en frecuencia abarca desde DC (0 Hz) hasta 20 kHz. Para disminuir la severidad de la respuesta cuando se excita su frecuencia resonante, incorporan amortiguamiento por pelÃcula comprimida, logrando valores de 0.02 a 0.06 de crÃtico. La marca Endevco ha sido durante mucho tiempo el estándar de la industria para mediciones confiables en entornos con fuerzas g extremadamente altas. Como parte de la lÃnea de sensores de PCB, estos sensores ahora están respaldados por nuestra garantÃa de Satisfacción Total del Cliente. Los acelerómetros de choque de alto g y piezorresistivos de la marca Endevco están disponibles en modelos amortiguados y no amortiguados para proporcionar mediciones de choque y vibración de alta confiabilidad en entornos extremos. Con rangos de medición disponibles desde 2,000 hasta 200,000 g, estos acelerómetros cuentan con elementos sensores MEMS piezoresistivos robustos.
Acelerómetros MEMS de Choque para Montaje Superficial (SMT) de Alto-G
Los acelerómetros piezoresistivos MEMS de alto choque son la tecnologÃa de punta de la industria para sensores de aceleración miniatura, de alta amplitud y con respuesta en corriente continua (DC). Esta serie es capaz de medir movimientos transitorios de larga duración, asà como de responder y sobrevivir a tiempos de aumento extremadamente rápidos, tÃpicos de un evento de choque de alta fuerza g como los que se encuentran en las pruebas de explosivos, armas de fuego e impactos.
Acelerómetros de Choque MEMS de Alta-g Amortiguados
Los acelerómetros amortiguados MEMS de alto choque representan la tecnologÃa de vanguardia en la industria para sensores de aceleración miniatura, de alta amplitud y con respuesta en corriente continua (CC). Esta serie es capaz de medir movimientos transitorios de larga duración, asà como responder y sobrevivir a tiempos de aumento extremadamente rápidos, tÃpicos de un evento de choque de alta fuerza g como los que se encuentran en las pruebas de explosivos, armas de fuego e impactos. Se ofrecen configuraciones tanto encapsuladas como OEM para satisfacer una variedad de requisitos de instalación.
Sensores de Fuerza
Sensores de Fuerza para la Investigación y Desarrollo
Los sensores de fuerza y deformación de cuarzo piezoeléctricos de PCB son dispositivos de medición duraderos con características excepcionales para medir eventos de fuerza y deformación dinámicos de alta frecuencia. Las mediciones típicas incluyen fuerzas dinámicas y cuasiestáticas que se encuentran durante la actuación, compresión, impacto, impulso, reacción y tensión.
Sensores de Fuerza de Cuarzo de Propósito General
Los sensores de fuerza de propósito general se ofrecen en configuraciones montadas con espárrago o montadas axialmente. Están precargados internamente y se pueden usar para mediciones de fuerza de compresión, tensión e impacto dinámicas. Los orificios de montaje roscados en ambos extremos del estilo de conector radial soportan el enlace de soporte, la plataforma, el enlace integrado y las instalaciones independientes. El tipo de montaje axial ofrece protección del conector eléctrico y del cable del sensor contra posibles daños durante las pruebas de caÃda y en instalaciones independientes. Las tapas de impacto suministradas facilitan las mediciones de fuerza de impacto y caÃda. Se encuentran disponibles versiones que ofrecen rangos de medición a escala completa de 10 lb a 5000 lb de compresión (45 a 22k N) y 500 lb (2200 N) de tensión. Para rangos más altos, considere las configuraciones de sensor dedicadas de anillo, enlace o estilo de impacto. Las aplicaciones incluyen estudios de cabezales de impresión matriciales, pruebas de caÃda, estudios de maquinaria, operaciones de punzonado y conformado, pruebas de impacto, pruebas de fatiga, análisis de fracturas y pruebas de materiales.
Anillos Dinamométricos ICP de Cuarzo
Las configuraciones de sensor tipo anillo miden compresión dinámica. La medición de tensión también es posible si la unidad se ha instalado con la precarga adecuada. El montaje por orificio pasante permite instalaciones en plataforma, enlace integrado y estilo soporte, utilizando ya sea un perno pasante o el espárrago suministrado.
Anillos Dinamométricos de Carga de Cuarzo
Las configuraciones de sensor tipo anillo miden compresión dinámica. La medición de tensión también es posible si la unidad se ha instalado con la precarga adecuada.
Eslabones ICP de Cuarzo
Los eslabones ICP® de cuarzo son sensores que miden compresión y tensión dinámicas. Están construidos utilizando un anillo de fuerza precargado a compresión entre elementos de montaje roscados. El montaje roscado en ambos extremos del sensor permite instalaciones integradas estilo eslabón. Existen versiones que ofrecen rangos de medición a escala completa de 10 lb a 50k lb (45 N a 220k N) para compresión y 30k lb (130k N) para tensión.
Anillos y Eslabones de Fuerza de Cuarzo de 3 Componentes
Los sensores de fuerza dinámica de tres componentes se ofrecen en configuraciones de salida ICP y carga para aplicaciones de medición de fuerza dinámica y cuasiestática. Cada uno utiliza una matriz de cristales sensores de cuarzo alineados con precisión. Las mediciones a lo largo del eje z son proporcionales a las fuerzas de compresión, tensión e impacto aplicadas. Las mediciones a lo largo de los ejes x e y son proporcionales a las fuerzas cortantes impuestas a los cristales precargados por el accesorio de prueba. Los modelos ICP contienen circuitos integrados de acondicionamiento de señal microelectrónicos para proporcionar señales de salida limpias y de baja impedancia que se pueden transmitir a través de cables de bajo costo y en entornos industriales adversos. Los conectores multipin facilitan la conexión en un solo punto con un cable multiconductor común. Los estilos de salida de carga logran un funcionamiento a mayor temperatura y son adecuados para aplicaciones que requieren una configuración flexible y una relación señal-ruido máxima. Las versiones están disponibles con rangos de hasta 10,000 lb (45 kN) en el eje z (perpendicular a la superficie superior) y hasta 4,000 lb (18 kN) en los ejes x e y. Están disponibles estilos de salida tanto ICP como de carga. También están disponibles orificios de montaje métricos. La serie 261 cuenta con aislamiento eléctrico.
Sensores de Fuerza de Impacto de Cuarzo
Los sensores de estilo impacto están diseñados especÃficamente para mediciones de fuerza de impacto. El sensor normalmente se monta de manera independiente con la tapa de impacto instalada dirigida hacia el objeto que se aproxima con el que colisionará.
Sensores de Fuerza miniatura de cuarzo
A menudo, el ingeniero de pruebas intentará realizar mediciones de bajo nivel con sensores no clasificados para estos niveles bajos. Debido a una sensibilidad insuficiente, los datos resultantes pueden ser ruidosos, difÃciles de analizar o inutilizables. El uso del sensor de fuerza de cuarzo miniatura PCB del tamaño y rango adecuados resuelve el problema y proporciona datos confiables a un nivel de baja amplitud. La configuración del sensor miniatura permite mediciones de fuerza de compresión, tensión e impacto dinámicas de baja amplitud.
Accesorios de Montaje para Sensores de Fuerza
Utilizar accesorios de montaje para sensores de fuerza de PCB es una práctica recomendada para una instalación de calidad del sensor. Al instalar sus sensores de fuerza con estos accesorios, puede evitar errores que consumen tiempo. Estos accesorios de montaje fabricados por el proveedor son dispositivos diseñados y probados en campo. Nota: Cualquier número de modelo precedido por la letra "M" indica métrico. El modelo 081B05 es un perno de montaje de hombro; 084A03 es una tapa de impacto; 081A05 es un perno de montaje; 081A08 es un perno de montaje de doble cara; 081A70 es un perno de precarga, 081A25 es un tornillo de cabeza cilÃndrica, 084A01 es una placa de impacto plana y 084A03 es una placa convexa.
MICRÓFONOS
Micrófonos de Condensador Acústicos y Preamplificadores
Cuando necesite un micrófono para pruebas de productos como potencia sonora, calidad del sonido, ubicación de fuentes de ruido, no hay necesidad de sacrificar calidad y rendimiento por un excelente precio. Con el 100% de su fabricación de micrófonos en casa, PCB Piezotronics ofrece micrófonos de condensador, prepolarizados modernos, polarizados externamente tradicionales, de arreglo, sonda, superficie de perfil bajo y otros micrófonos especiales, preamplificadores y accesorios
Micrófonos de Condensador Prepolarizados de Precisión y Preamplificadores
Los micrófonos prepolarizados modernos están diseñados con tecnologÃa más nueva que los micrófonos tradicionales polarizados externamente. Los micrófonos prepolarizados tienen muchas ventajas sobre los modelos polarizados externamente. Utilizan circuitos de alimentación ICP® inventados para sensores por PCB®. Al aplicar una capa de polÃmero a la parte superior de la placa posterior e incrustar una carga en ella, se pueden eliminar las costosas fuentes de alimentación de 200 V y se pueden utilizar fuentes de corriente constante de 2-20 mA o acondicionadores de señal como fuente de alimentación. Los modelos prepolarizados son más adecuados para aplicaciones portátiles o en entornos de alta humedad. Un beneficio adicional es la intercambiabilidad con otros equipos de prueba como acelerómetros o sensores de presión piezoeléctricos. Esto le permite utilizar cables coaxiales de bajo costo con conectores 10-32, SMB o BNC. Con una fuente de alimentación multicanal, puede realizar sus pruebas de vibración y acústica dentro de la misma configuración, ahorrando tiempo y dinero.
Micrófonos de Condensador de Precisión Polarizados Externamente y Preamplificadores
Los micrófonos polarizados externamente fueron el estándar original para todas las aplicaciones acústicas de prueba y medición. Este diseño utiliza una fuente de alimentación separada de 200 V y cables especiales con conectores LEMO® de 7 pines. Su diseño simple permite una amplia oferta de productos. Estos micrófonos se usan comúnmente para reemplazar micrófonos polarizados externamente existentes, o en casos donde una alternativa prepolarizada no está disponible.
Micrófonos de Condensador de Precisión Polarizados Externamente y Preamplificadores
El preamplificador 426A14 de PCB, alimentado por phantom, ofrece flexibilidad al adaptarse a varios cartuchos de micrófono para pruebas especÃficas. Los usuarios aprovechan un preamplificador con diferentes cartuchos para diversas necesidades: bajo ruido, alta frecuencia o múltiples respuestas de campo. Todos los cartuchos compatibles son de alta calidad, diseñados para mediciones precisas y representación natural del sonido. A diferencia de algunos, PCB utiliza un diafragma metálico estable para obtener resultados consistentes y una calibración fácil. Este sistema atiende las necesidades precisas de prueba y medición, incluso para grabaciones estéreo donde los micrófonos emparejados capturan detalles sonoros sutiles.
Sistema de Micrófono de Baja Frecuencia
Este sistema de micrófono y preamplificador de 1/2", modelo 378A07, ayuda en las pruebas de baja frecuencia, ideal para mediciones de infrasonidos y estudios que van desde turbinas eólicas hasta eventos naturales como tornados. El modelo 378A07 se compone de un micrófono prepolarizado de 1/2" (12 mm) 377A07, un preamplificador 426E01 y un adaptador de filtro de baja frecuencia, modelo 079A43. Las mediciones de baja frecuencia se requieren comúnmente para turbinas eólicas, explosiones sónicas, motores diesel y sistemas de altavoces especializados, por nombrar algunos.
Micrófono Prepolarizado de Bajo Ruido
El 378A04 es un sistema combinado que consta de un micrófono de alta sensibilidad y un preamplificador de bajo ruido que contiene un filtro integrado. Este filtro permite que la respuesta en campo libre permanezca plana en un amplio rango de frecuencias.

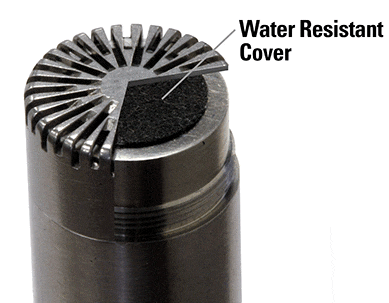

Micrófono Array Resistente al Agua y al Polvo
Este micrófono con cubierta reemplazable resistente al agua y al polvo es ideal para aplicaciones con alta humedad, mediciones en exteriores o entornos industriales hostiles donde la presencia de polvo o salpicaduras de aceite es una preocupación.
Micrófonos para Alta Temperatura
Estos micrófonos se utilizan para realizar mediciones en entornos donde las temperaturas de funcionamiento pueden alcanzar los +257 ºF (+125 ºC). Las aplicaciones tÃpicas a alta temperatura incluyen pruebas de motor, múltiple de escape, escape, camino de transferencia y HVAC.
Micrófonos de Superficie
Estos micrófonos de bajo perfil se utilizan para medir la presión y el ruido superficial real. Su tamaño compacto permite realizar mediciones de ruido en lugares donde los micrófonos tradicionales no caben. Una tapa protectora resistente al agua y al polvo es ideal para entornos sucios y hostiles. Las aplicaciones tÃpicas incluyen mediciones de ruido en túneles de viento, ruido de frenos, análisis de fatiga acústica y pruebas de turbulencia en aire limpio (CAT).
Micrófonos de Presión para Alta Amplitud
Las aplicaciones de alta amplitud, como pruebas de airbags, análisis de disparos, detección de explosiones y preservación/seguridad auditiva, requieren micrófonos que midan con precisión niveles altos de presión sonora.
Sensores de Presión
Transductores de Presión para Investigación y Desarrollo
Un sensor de presión es un transmisor que detecta y convierte la presión en una señal eléctrica analógica. Un sensor de presión piezoeléctrico tiene la capacidad de medir pequeñas fluctuaciones de presión a niveles de presión estática alta. Con salida amplificada ICP®, los sensores son adecuados para el funcionamiento continuo en entornos "sucios", submarinos y en aplicaciones de pruebas de campo a través de cables largos. No se requieren cables especiales de bajo ruido ni amplificadores de carga. Estos sensores son ideales para prácticamente todas las aplicaciones de presión dinámica donde las temperaturas del sensor oscilan entre -196 y +135 °C (-320 y +275 °F). Para aplicaciones a mayor temperatura, hay sensores de salida de carga disponibles para su uso hasta +760 °C (+1400 °F). Aunque los sensores de presión piezoeléctricos se recomiendan principalmente para mediciones de presión dinámica, algunos sensores de presión de cuarzo tienen constantes de tiempo de descarga largas que amplÃan la capacidad de baja frecuencia para permitir la calibración estática y la medición de presiones cuasiestáticas durante un perÃodo de unos segundos. La construcción de estado sólido de un transductor de presión piezoeléctrico proporciona un amplio rango de medición lineal, de modo que PCB proporciona con confianza calibraciones al 100% y al 10% de la salida a escala completa para la mayorÃa de los modelos.
Sensores de Presión para Uso General en Alta Frecuencia
Los sensores de presión dinámica de la serie 113B de PCB establecen el estándar para una respuesta de microsegundos extremadamente rápida con un amplio rango de amplitud y frecuencia. Estas caracterÃsticas les permiten sobresalir en aplicaciones de alta frecuencia, donde se requiere un diámetro mÃnimo del sensor.
Sensores de Presión Piezoresistivos.
La serie 8500 de Endevco presenta un diseño único de diafragma de silicio, que produce una señal de salida y una frecuencia resonante extremadamente altas. También da como resultado una linealidad y repetibilidad extraordinarias, prácticamente sin histéresis. • Mide presión dinámica y estática • Excelente linealidad y amplia respuesta de frecuencia • Compensado en temperatura de -18 a 93 °C (0 a 200 °F) • Los sensores de calibre (gage) tienen rangos desde tan bajo como 0–1 psig hasta 0–20,000 psig (libras por pulgada cuadrada - manómetro) • Los sensores de presión absoluta tienen rangos desde tan bajo como 0–15 psia hasta 0–2000 psia (libras por pulgada cuadrada - absoluta) • Se suministra con certificado de calibración de acuerdo con la norma ISO/IEC 17025.
Sensores de Presión ICP Aislados a Tierra
La serie 102B de PCB es una versión aislada a tierra de la serie 113B. Estos sensores tienen todas las mismas caracterÃsticas y beneficios de la serie 113B, más el beneficio adicional del aislamiento, que ayuda a prevenir problemas de bucle de tierra. Esta serie puede alojar un recubrimiento ablativo opcional (Prefijo: CA) para proteger el diafragma del choque térmico en aplicaciones de temperatura flash.
Sensores de Presión ICP Subminiatura
Los sensores de presión dinámica subminiatura 105C de PCB están diseñados especÃficamente para caber en espacios reducidos donde el espacio de montaje es escaso. Estos sensores son excelentes para estudios de cavitación debido a un diseño de diafragma sólido y robusto. Los rangos de medición incluyen 100 psi y 1000 psi.
Sensores de Presión de Alta Sensibilidad
Los sensores de presión ICP® de alta sensibilidad son para mediciones de baja presión que requieren una resolución excelente y un tamaño pequeño. Se utilizan para medir pequeñas presiones hidráulicas y neumáticas dinámicas como turbulencia, ruido, sonido y pulsaciones, especialmente en entornos adversos. Son capaces de medir presiones sonoras de alta intensidad de 111 a 210 dB a cualquier nivel de presión estática desde el vacÃo completo hasta 1,000 psi (6,895 kPa).
Sensores de Presión Dinámicos para Ambientes Extremos
Los sensores de presión ICP® serie 102B1x cuentan con aislamiento a tierra y capacidad para operar a bajas temperaturas, ideales para medir bombas criogénicas, sistemas de combustible criogénico e inestabilidad de combustión en motores de cohetes. Cada sensor está sellado herméticamente y probado individualmente para determinar el coeficiente térmico de sensibilidad a -196 °C (-320 °F), lo que garantiza un funcionamiento confiable y mediciones precisas.
Sensores de Presión Dinámicos para Altas Temperaturas
Los sensores de presión dinámica para altas temperaturas de PCB pueden diseñarse con un elemento de cuarzo o un elemento UHT-12â„¢. Sensores de cuarzo: Funcionan sin enfriamiento hasta +399 °C (+750 °F) en compresores y bombas. Se pueden suministrar adaptadores de montaje especiales para adaptarse a los orificios de montaje existentes. Los adaptadores enfriados por agua están disponibles para proporcionar un entorno térmicamente estable a menor temperatura que permite que los sensores funcionen en aplicaciones por encima de su rango de operación normal. Sensores UHT-12â„¢: Funcionan sin enfriamiento hasta +760 ºC (+1400 ºF) en turbinas. Se recomiendan cables rÃgidos para temperaturas de funcionamiento superiores a +260 °C (+500 °F). El cable se puede soldar al sensor para su funcionamiento en entornos presurizados. Todas estas caracterÃsticas garantizan un funcionamiento fiable en entornos de alta temperatura.
Sensores de Presión Dinámicos para Altas Temperaturas
Una de las aplicaciones más difÃciles para los sensores de presión es medir pulsos repetitivos de alta presión, como los que se encuentran en aplicaciones hidráulicas. Sin embargo, nuestros sensores de presión están diseñados para medir continuamente pulsos repetitivos durante aplicaciones como pruebas de "tortura" de cilindros hidráulicos o inyección de combustible diesel. Los sensores de tipo diafragma ordinarios generalmente se fatigan rápidamente en tales aplicaciones.
